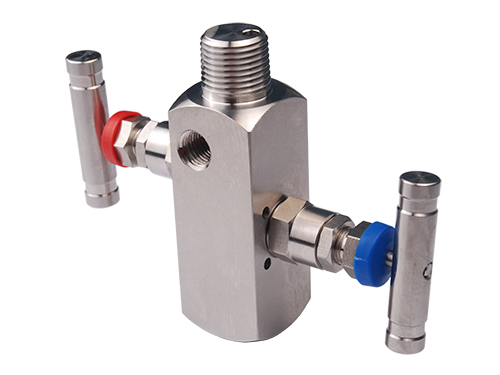

作為重慶壓力表截止閥廠家,重慶九環機電有限公司生產閥組、閥門外形美觀、結構緊湊、密封可靠，可以與各種差壓/壓力變送器、壓力儀表等配套安裝，用于開啟、切斷、排放流體的流量、壓力、壓差、液位等操作，同時方便儀表在線安裝、調試、維護、檢查。主要結構型式有：扁平型、T型、H型、柱狀型。
023-8608 9949

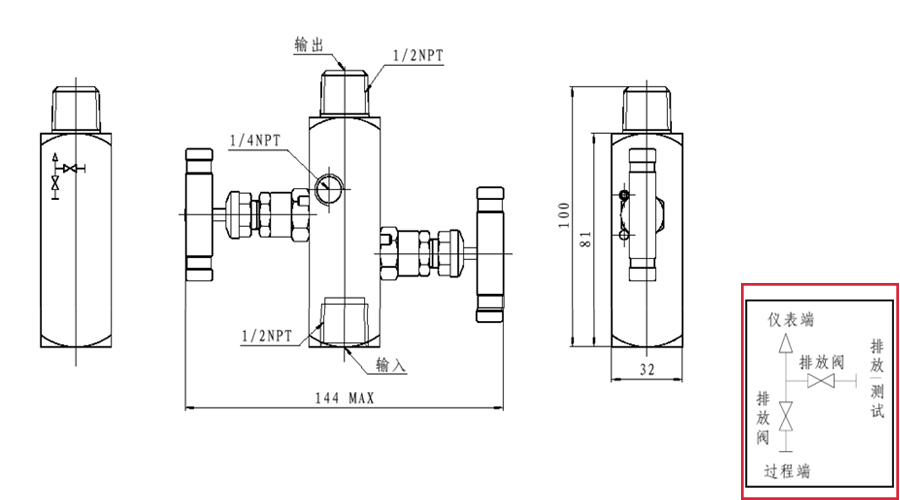

結構示意圖structure
產品描述description
作為重慶壓力表廠家,重慶九環機電有限公司生產的閥組、閥門外形美觀、結構緊湊、密封可靠，可以與各種差壓/壓力變送器、壓力儀表等配套安裝，用于開啟、切斷、排放流體的流量、壓力、壓差、液位等操作，同時方便儀表在線安裝、調試、維護、檢查。主要結構型式有：扁平型、T型、H型、柱狀型。
產品參數parameter
| 帶排放閥截止閥 | 安裝方案 | 壓力 | 材質ASTM-A276/A479 | 進出口連接方式 | 輸入接口 | 溫度 | |||||||||||||||||||||||||||||||||||
| JS3A | 0 | 常用規格，螺紋連接 | 3 | 32MPa | E | 304 | 1 | 內進外出 | N | 1/2NPT | L | -40～230°C | |||||||||||||||||||||||||||||
| F | 316 | ||||||||||||||||||||||||||||||||||||||||
| D | 316L | 2 | 外進內出 | R | R1/2 | ||||||||||||||||||||||||||||||||||||
| G | 316H | ||||||||||||||||||||||||||||||||||||||||
| J | 321 | 3 | 內進內出 | M | M20X1.5 | M | 230～350°C | ||||||||||||||||||||||||||||||||||
| K | 317L | ||||||||||||||||||||||||||||||||||||||||
| 4 | 42MPa | M | Monel | 4 | 外進外出 | 特殊螺紋可 訂做 | |||||||||||||||||||||||||||||||||||
| H | Hc-276 | ||||||||||||||||||||||||||||||||||||||||
| S | S31803 | 特殊規格可訂做 | H | 350～645°C | |||||||||||||||||||||||||||||||||||||
| 特殊材質可訂做 | |||||||||||||||||||||||||||||||||||||||||
| 特殊選項代碼均為9，例如：JS3A9-39999-L(帶排放閥的螺紋截止閥，安裝方案特殊，壓力32MPa，材質特殊，進出口連接方式特殊） | |||||||||||||||||||||||||||||||||||||||||
閥組產品特點features
一體式結構，安全可靠
采用不銹鋼銷防止閥座因振動而脫離
閥座與閥體間硬連接，提供可靠的零泄漏密封
無毛刺的螺紋和內表面，減少泄漏，并保證儀表的精確讀數
閥尖采用錐面和后部球頭設計，提供較小的開、關力矩和較高使用壽命
閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
閥體密封口采用自動定心設計，保證每次關斷的閥尖密封線在同一位置
分別用藍、綠、紅區分截止閥、平衡閥、排污/測試閥，安裝現場一目了然
閥組脫脂禁油處理 oil free
在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳?xì)浠衔锖陀皖悤谘鯕庵袆×曳磻?yīng)，產生燃燒和爆炸。在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。
閥門結構structure
| NO. | 結構特點 |
|
|
| 1 | 帶防退螺釘?shù)氖直?，更好的傳遞力矩 | ||
| 2 | 藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥，并防止灰塵、雜質進行閥桿，影響密封 | ||
| 3 | 壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整 | ||
| 4 | 閥桿采用滾制螺紋，提高螺紋表面硬度，使之更耐磨，延長了閥桿的使用壽命 | ||
| 5 | 鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能 | ||
| 6 | 閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命 | ||
| 7 | 金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞 | ||
| 8 | 下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋 | 10 | 雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損傷；尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封；整體萬向式偏擺設計，降低了其它零件不同軸帶來的密封隱患 |
| 9 |
閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封 |
||
