直通式壓力表截止閥

基本參數

壓力范圍 :42

公稱通徑 :DN5~DN15

材質 :不銹鋼

產品型號 :VA1

適用介質 :液體、氣體

產地 :重慶市重慶

商品詳情

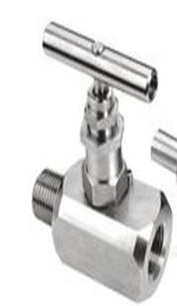

儀表閥組 直通式壓力表截止閥VA1

適用介質：液體、氣體

本體材料：304、316(316L)

使用壓力：42MPa

適用溫度：-40℃~230℃聚四氟乙烯(PTFE) -40℃~648℃ 柔性石墨 (VC)

連接方式 ：螺紋 卡套 焊接 擴口

直徑：DN5~DN15：

結構特點： 對應J13W J21W JJY1等多種連接形式，此系列閥門是一種通用型壓力表截止閥，具有多種樣式的連接方式，是各行業廣泛采用的一種小型閥門。

關鍵詞：通用機械設備,閥門,儀表閥，儀表二閥組，壓力表截止閥

在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳氫化合物和油類會在氧氣中劇烈反應，產生燃燒和爆炸。在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。

NO.	結構特點
1	帶防退螺釘?shù)氖直?，更好的傳遞力矩
2	藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥，并防止灰塵、雜質進行閥桿，影響密封
3	壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整
4	閥桿采用滾制螺紋，提高螺紋表面硬度，使之更耐磨，延長了閥桿的使用壽命
5	鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能
6	閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
7	金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞
8	下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋	10	雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損傷；尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封；整體萬向式偏擺設計，降低了其它零件不同軸帶來的密封隱患
9	閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封
