部分五閥組圖片如下所示

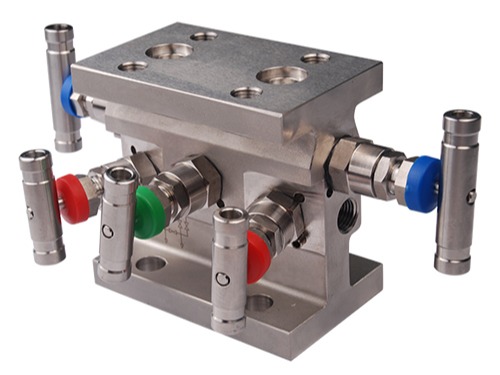

H型五閥組JS5H0-3FWWL-E

扁平型五閥組JS5P0-3FNWL-E

       重慶九環機電有限公司，創建于1998年，正式成立于2003年，現有員工140余人，是一家專注從事儀器儀表精密零部件的加工、閥門及管接頭的設計開發制造的高新技術企業。公司主要產品為壓力變送器配套使用的儀表閥組（兩閥組、三閥組、五閥組、截止閥、球閥）。現在市場上正在使用的我公司儀表閥組超過60萬臺，各類儀表接頭數以百萬計。產品通過世界有名的變送器（EJA、ABB）制造商銷往世界包括日本、美國、歐洲等世界各地。

      如想觀看更多九環機電自主研發的其他五閥組圖片，或者想要定制五閥組和其他閥組，或者想要了解五閥組價格，請聯系我們，重慶九環機電致力于為客戶提供滿意的五閥組產品及服務！

在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳?xì)浠衔锖陀皖?lèi)會在氧氣中劇烈反應，產生燃燒和爆炸。在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。

NO.	結構特點
1	帶防退螺釘?shù)氖直玫膫鬟f力矩
2	藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥，并防止灰塵、雜質進行閥桿，影響密封
3	壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整
4	閥桿采用滾制螺紋，提高螺紋表面硬度，使之更耐磨，延長了閥桿的使用壽命
5	鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能
6	閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
7	金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞
8	下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋	10	雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損傷；尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封；整體萬向式偏擺設計，降低了其它零件不同軸帶來的密封隱患
9	閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封
