重慶九環機電有限公司生產的閥組、閥門外形美觀、結構緊湊、密封可靠,可以與各種差壓/壓力變送器、壓力儀表等配套安裝,用于開啟、切斷、排放流體的流量、壓力、壓差、液位等操作,同時方便儀表在線安裝、調試、維護、檢查。主要結構型式有:扁平型、T型、H型、柱狀型。
023-8608 9949

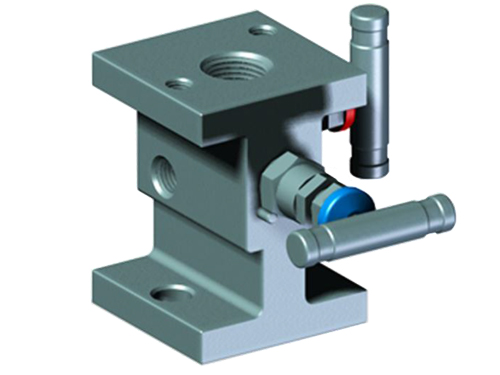

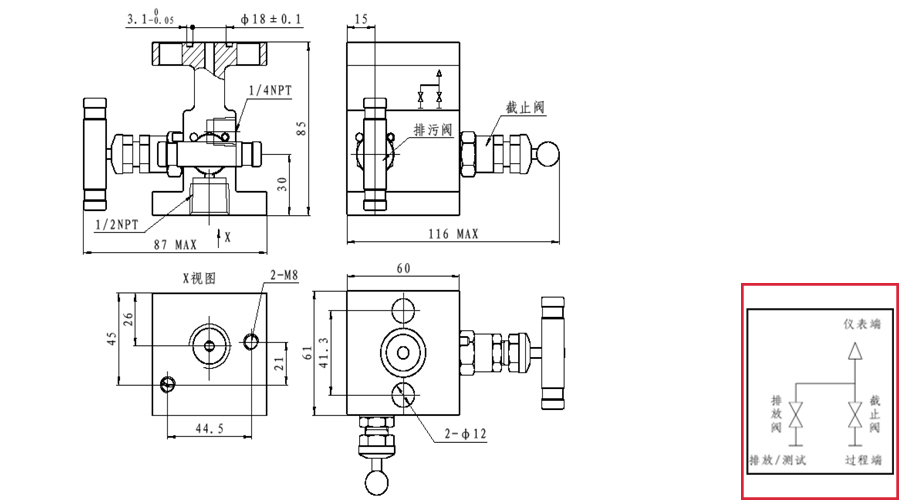

結構示意圖structure
產品描述description
重慶九環機電有限公司生產的閥組、閥門外形美觀、結構緊湊、密封可靠,可以與各種差壓/壓力變送器、壓力儀表等配套安裝,用于開啟、切斷、排放流體的流量、壓力、壓差、液位等操作,同時方便儀表在線安裝、調試、維護、檢查。主要結構型式有:扁平型、T型、H型、柱狀型。
產品參數parameter
H型二閥組 | 安裝方案 | 壓力 | 材質ASTM-A276/A479 | 進口端連接 | 出口連接方式 | 溫度 | 安裝螺栓(材質304) | |||||||||||||||||||||||||||||||||||||||||
JS2H | 0 | 常用規格(進口端法蘭式IEC61518/DIN EN61518) | 3 | 32MPa | E | 304 | N | 1/2NPT | W | 法蘭式IEC61518/DIN EN61518 | L | ―40~230°C | E | 7/16-20UNF | ||||||||||||||||||||||||||||||||||
F | 316 | |||||||||||||||||||||||||||||||||||||||||||||||
D | 316L | R | Rc1/2 | |||||||||||||||||||||||||||||||||||||||||||||
G | 316H | |||||||||||||||||||||||||||||||||||||||||||||||
J | 321 | M | M20X1.5 | |||||||||||||||||||||||||||||||||||||||||||||
K | 317L | |||||||||||||||||||||||||||||||||||||||||||||||
1 | 進口端1/2NPT螺紋 | 4 | 42MPa | M | Monel | W | 法蘭式IEC61518/DIN EN61518 | M | 230~350°C | M | M10X1.5 | |||||||||||||||||||||||||||||||||||||
H | Hc-276 | |||||||||||||||||||||||||||||||||||||||||||||||
S | S31803 | |||||||||||||||||||||||||||||||||||||||||||||||
特殊材質 可訂做 | ||||||||||||||||||||||||||||||||||||||||||||||||
特殊螺紋 可訂做 | ||||||||||||||||||||||||||||||||||||||||||||||||
特殊選項代碼均為9,例如:JS2H9-3999L-E(H型2閥組,安裝方案特殊,壓力32MPa,材質特殊,進出口連接方式特殊)
H型二閥組JS2H1-3FNWL-E,二閥組廠家,截止閥價格,聯系二閥組廠家:023-86089941 |
閥組產品特點features
一體式結構,安全可靠
采用不銹鋼銷防止閥座因振動而脫離
閥座與閥體間硬連接,提供可靠的零泄漏密封
無毛刺的螺紋和內表面,減少泄漏,并保證儀表的精確讀數
閥尖采用錐面和后部球頭設計,提供較小的開、關力矩和較高使用壽命
閥桿密封部位采用擠壓加工,表面粗糙度達Ra0.1,減小了與填料的摩擦,提高了閥桿與填料的使用壽命
閥體密封口采用自動定心設計,保證每次關斷的閥尖密封線在同一位置
分別用藍、綠、紅區分截止閥、平衡閥、排污/測試閥,安裝現場一目了然
閥組脫脂禁油處理 oil free
在氧氣的工況條件下,閥組和閥門必須進行脫脂禁油處理,否則碳?xì)浠衔锖陀皖悤谘鯕庵袆×曳磻?yīng),產生燃燒和爆炸。在閥組、閥門選型中,應在選型代碼后加/T,如果需要配置接頭,請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝,并在包裝袋上貼上“禁油”標識。
閥門結構structure
NO. | 結構特點 | ||
1 | 帶防退螺釘?shù)氖直玫膫鬟f力矩 | ||
2 | 藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥,并防止灰塵、雜質進行閥桿,影響密封 | ||
3 | 壓緊螺母,用于推壓填料,使之變形膨脹,與閥桿和閥座形成密封,有微漏時,也可作二次或多次調整 | ||
4 | 閥桿采用滾制螺紋,提高螺紋表面硬度,使之更耐磨,延長了閥桿的使用壽命 | ||
5 | 鎖緊螺母,提供可靠的鎖緊力,防止壓緊螺母因振動松開,使填料失去密封功能 | ||
6 | 閥桿密封部位采用擠壓加工,表面粗糙度達Ra0.1,減小了與填料的摩擦,提高了閥桿與填料的使用壽命 | ||
7 | 金屬墊圈,提供無旋轉推力,減少因旋轉摩擦帶來的填料損壞 | ||
8 | 下設計式PTFE/柔性石墨填料,防止介質進入腐蝕閥桿螺紋 | 10 | 雙相鋼錐頭,提供更高的硬度,避免錐頭多次使用后產生損傷;尾部球頭設計,提供無旋轉推壓,頭部錐度設計,使之與閥體孔口形成線性密封;整體萬向式偏擺設計,降低了其它零件不同軸帶來的密封隱患 |
9 |
閥門全開時,閥桿背部錐面與閥座形成線性接觸,提供閥桿輔助密封 |
