法蘭式閥組（壓力表法蘭截止閥），英文：Flange Valve Group。

重慶九環機電下面將展示部分法蘭閥組 法蘭截止閥型號、規格、結構圖片、實物圖片。

1：法蘭式閥組尺寸圖，出口端為螺紋連接。

2：HG20592-2009（中國化工標準）基本尺寸，出口為螺紋。

3：ASME/ANSI B16.5-2009（美國標準）基本尺寸，出口為螺紋。

4：焊接式單法蘭截止閥，出口端為法蘭連接。

5：焊接式法蘭截止閥，出口端為螺紋連接。

壓力表法蘭截止閥產品描述

重慶九環機電有限公司生產的捷賽（JS）系列壓力表法蘭式閥組、壓力表法蘭截止閥用于儀表的開啟、切斷、排放，外形美觀、結構緊湊、重量輕、密封可靠；潛在漏點少，安裝和維護方便，且成本低，所需空間少，能替代多閥組件。

壓力表法蘭截止閥產品特點

1、結構特點

結構緊湊、潛在漏點少
實現法蘭與儀表的安裝
閥座與閥體間硬連接，提供可靠的零泄漏密封
無毛刺的螺紋和內表面，減少泄漏，并保證儀表的精確讀數

2、設計特點

閥尖采用錐面和后部球頭設計，提供較小的開、關力矩和較高使用壽命
閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
閥體密封口采用自動定心設計，保證每次關斷的閥尖密封線在同一位置
分別用藍、綠、紅區分截止閥、平衡閥、排污/測試閥，安裝現場一目了然

3、結構材質

ASTM304/316L/S31803/Monel-400/HC-276/A105

4、密封填料

PTFE、柔性石墨

5、最大工作壓力

42MPa

6、工作溫度

-40~450℃

7、法蘭截止閥規格型號

從1/2"到3"（DN15到DN80）的法蘭，法蘭面密封形式為RF和RJ

抗硫法蘭式閥組、抗硫法蘭截止閥

1、在酸性環境下應選用抗硫材質的法蘭式閥組、法蘭截止閥。

2、材料按NACE MR0175/ISO5156的標準選擇，接液材質具有扛HIC、SSC、SCC的性能。

3、在法蘭式閥組、法蘭式截止閥選型中，應在選型代碼后加“/T”。

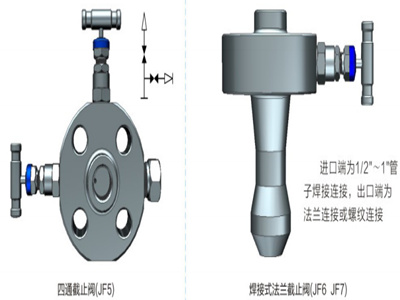

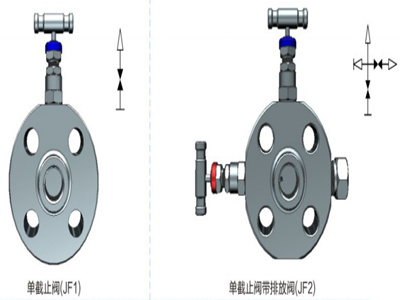

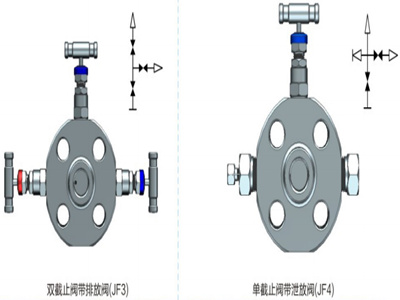

法蘭截止閥截止型號圖

法蘭截止閥選型代碼

J F 1 2- 3 4 5 6 7 8 -9 10 /T

F代表：工藝單法蘭截止閥              /T代表：材質為抗硫法蘭截止閥（需要時選用）

1、結構型式

2、法蘭截止閥執行標準

3、法蘭截止閥材質

4、壓力

5、法蘭規格

6、密封面型式或進口端焊接尺寸

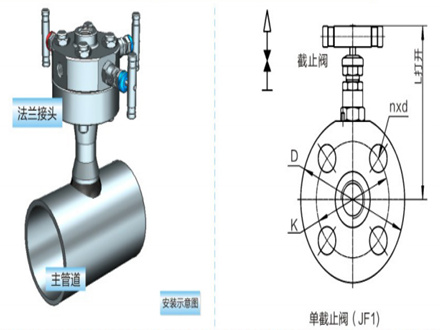

法蘭式閥組尺寸圖，出口端為螺紋連接

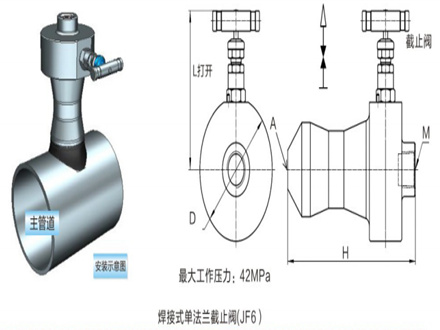

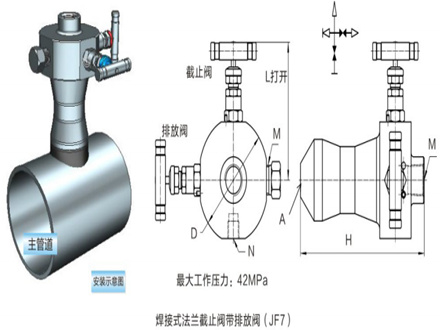

焊接式單法蘭截止閥，出口端為法蘭連接

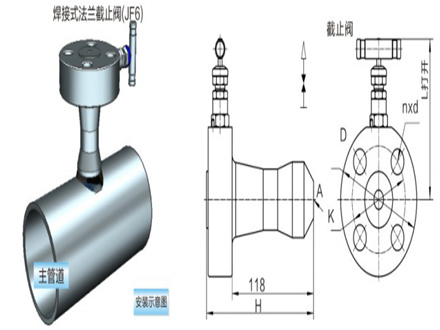

焊接式法蘭截止閥，出口端為螺紋連接

法蘭截止閥選型舉例1

法蘭截止閥選型舉例2

重慶九環機電截止閥系列為您提供各類截止閥產品選型，包括：法蘭截止閥、鋼制截止閥、電動截止閥、法蘭式閥組、法蘭截止閥、螺紋截止閥等法蘭截止閥圖片、型號、規格、尺寸、結構圖等信息,質量可靠,價格合理。重慶九環機電15年法蘭截止閥研發經驗，值得信賴！

聯系電話：023-8608 9941  手機微信同號碼：185 2323 9421

在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳?xì)浠衔锖陀皖悤?huì)在氧氣中劇烈反應，產生燃燒和爆炸。在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。

NO.	結構特點
1	帶防退螺釘?shù)氖直?，更好的傳遞力矩
2	藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥，并防止灰塵、雜質進行閥桿，影響密封
3	壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整
4	閥桿采用滾制螺紋，提高螺紋表面硬度，使之更耐磨，延長了閥桿的使用壽命
5	鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能
6	閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
7	金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞
8	下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋	10	雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損傷；尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封；整體萬向式偏擺設計，降低了其它零件不同軸帶來的密封隱患
9	閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封
