10000PSI高壓組合閥圖片

產品名稱：成品閥組類-10000PSI高壓組合閥

安裝方式：垂直安裝

規格型號：2F-2V(9/16HP)(F562CX3)

材質規格：ASTM A182 F316L

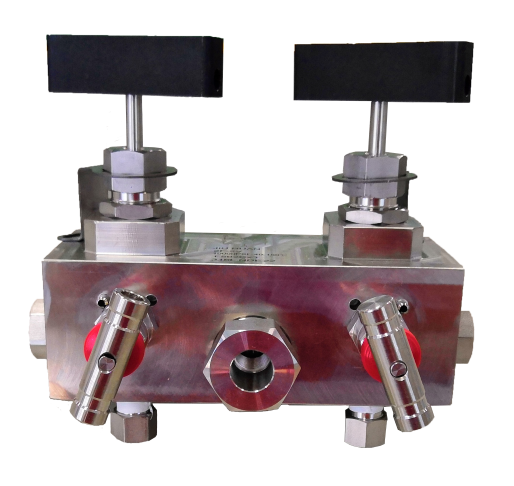

10000PSI高壓組合閥正視圖片

       我司自主研發的本實用新型具體涉及一種用于對傳輸介質進行分流的高壓組合閥。目的是提供一種能夠簡化產品結構、縮產品尺寸，減少漏點的高壓組合閥，包括閥體，所述閥體內部設有主通道，所述主通道的一端設有入口接頭，其另一端密封；所述主通道上至少連通有兩條輸送支路，所述輸送支路的出口處均設有出口接頭；所述閥體上分別設有可切斷對應輸送支路的截止閥。本實用新型通過改變閥體內部通道結構，使得在一個閥體上可集成安裝多個出口接頭以實現分流，將傳統的組裝式的高壓組合閥變成集成式的高壓組合閥，簡化了產品結構，縮小了產品尺寸，同時由于各種接口直接設置在閥體上，省去了中間接頭，這樣就大大減少了漏點。

重慶九環機電作為高壓組合閥廠家、閥組廠家，致力于生產不同材料不同規格型號的高壓組合閥。詳詢黃經理：023-8608 9941 了解高壓組合閥圖片及油田高壓組合閥。

在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳?xì)浠衔锖陀皖悤?huì)在氧氣中劇烈反應，產生燃燒和爆炸。在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。

NO.	結構特點
1	帶防退螺釘?shù)氖直玫膫鬟f力矩
2	藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥，并防止灰塵、雜質進行閥桿，影響密封
3	壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整
4	閥桿采用滾制螺紋，提高螺紋表面硬度，使之更耐磨，延長了閥桿的使用壽命
5	鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能
6	閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
7	金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞
8	下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋	10	雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損傷；尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封；整體萬向式偏擺設計，降低了其它零件不同軸帶來的密封隱患
9	閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封
