P型三閥組JS3P3-3FNWL-E,P型三閥組生產廠家,重慶九環機電

返回列表 來源：發布日期： 2021.07.22

P型三閥組JS3P3-3FNWL-E,三閥組廠家

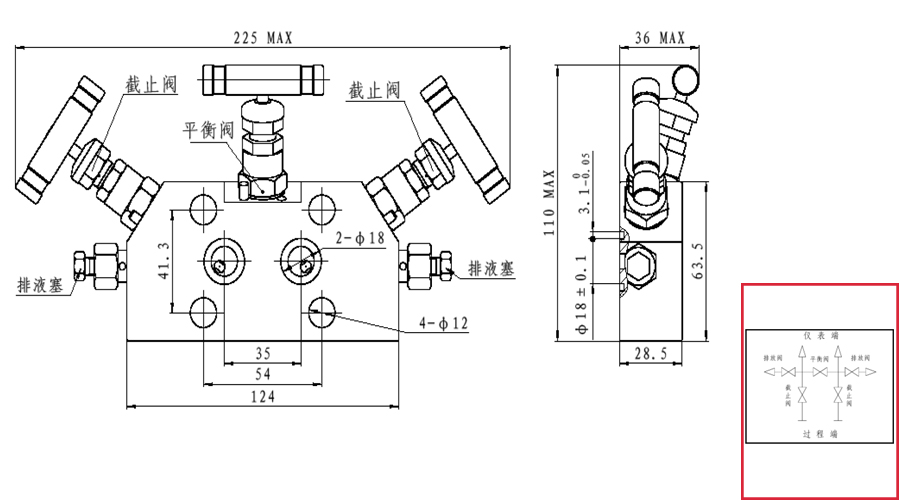

結構示意圖structure

原理結構

產品描述description

重慶九環機電有限公司生產的P型三閥組、閥門外形美觀、結構緊湊、密封可靠，可以與各種差壓/壓力變送器、壓力儀表等配套安裝，用于開啟、切斷、排放流體的流量、壓力、壓差、液位等操作，同時方便儀表在線安裝、調試、維護、檢查。主要結構型式有：P型、T型、H型、柱狀型。

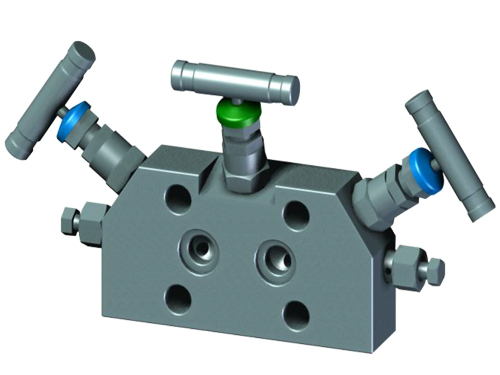

扁平型三閥組

產品參數parameter

扁平型三閥組

安裝方案

壓力

材質ASTM-A276/A479

進口端連接

出口連接方式

溫度

安裝螺栓(材質304)

JS3P

常用規格

32MPa

304

1/2NPT

-40～230°C

7/16-20UNF

316

進出口端螺紋連接,帶堵頭

316L

Rc1/2

316H

進口螺紋孔距54mm

321

M20X1.5

317L

進口法蘭式連接，帶排液塞

42MPa

Monel

特殊螺紋可訂做

法蘭式IEC61518/DIN EN61518

230～350°C

M10X1.5

Hc-276

進出口端螺紋連接

S31803

特殊材質可訂做

特殊螺紋可訂做

特殊選項代碼均為9，例如：JS3P9-3999L-E(P型三閥組，安裝方案特殊，壓力32MPa，材質特殊，進出口連接方式特殊）

P型三閥組JS3P3-3FNWL-E,三閥組廠家,聯系電話:023-8608 9941 （黃經理）

閥組產品特點features

結構特點：

一體式結構，安全可靠

采用不銹鋼銷防止閥座因振動而脫離

閥座與閥體間硬連接，提供可靠的零泄漏密封

無毛刺的螺紋和內表面，減少泄漏，并保證儀表的精確讀數

設計特點：

閥尖采用錐面和后部球頭設計，提供較小的開、關力矩和較高使用壽命

閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命

閥體密封口采用自動定心設計，保證每次關斷的閥尖密封線在同一位置

分別用藍、綠、紅區分截止閥、平衡閥、排污/測試閥，安裝現場一目了然

閥組脫脂禁油處理 oil free

在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳氫化合物和油類會在氧氣中劇烈反應，產生燃燒和爆炸。在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。

脫脂禁油處理

閥門結構structure

NO.	結構特點
1	帶防退螺釘的手柄，更好的傳遞力矩
2	藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥，并防止灰塵、雜質進行閥桿，影響密封
3	壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整
4	閥桿采用滾制螺紋，提高螺紋表面硬度，使之更耐磨，延長了閥桿的使用壽命
5	鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能
6	閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
7	金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞
8	下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋	10	雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損傷；尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封；整體萬向式偏擺設計，降低了其它零件不同軸帶來的密封隱患
9	閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封	10
